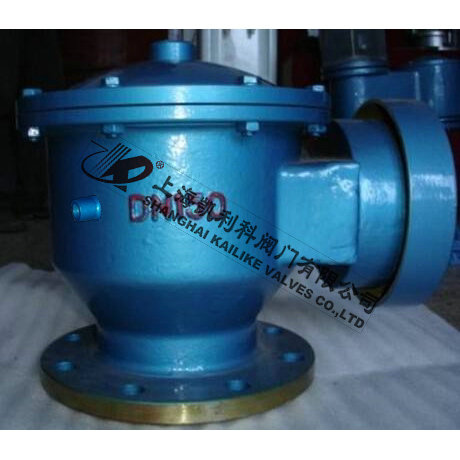

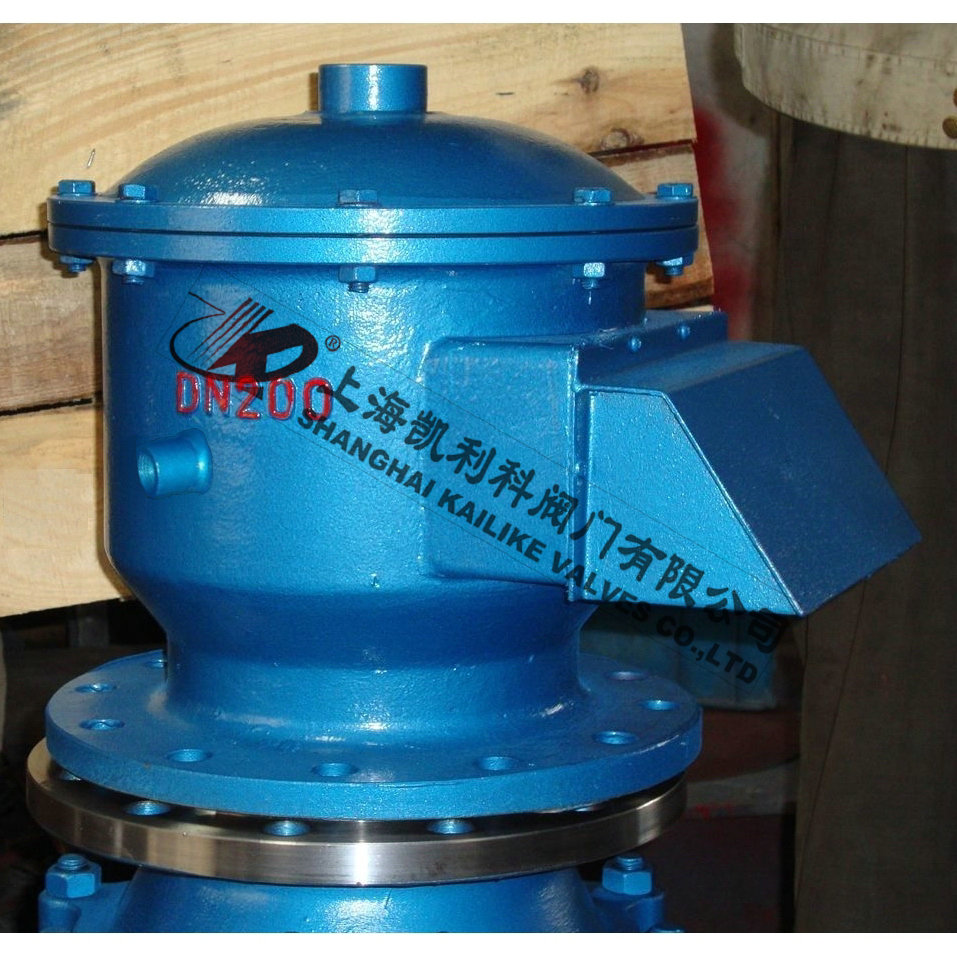

產品名稱：	夾套保溫阻火呼吸閥	產品型號：	JAV-II
公稱通徑：	DN25～DN300	功能作用：	保溫
公稱壓力：	1.6MPa	連接方式：	法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐頂部
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	上海凱利科閥門有限公司

產品說明

JAV-II夾套保溫阻火呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要安全設備，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。夾套保溫阻火呼吸閥是安裝在固定頂罐上的通風及阻火裝置，能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。

產品作用

JAV-II夾套保溫阻火呼吸閥是新型改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用（訂貨時需要指出帶阻火功能），針對于易在一定溫度下流體變相（凝固）的介質使用。在呼吸閥外層設置保溫層以蒸汽或?qū)嵊偷攘黧w充實夾層確保閥內介質溫度，來保證介質不受溫度所影響所變相。根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。呼吸閥內設有靜電保護裝置，使得該閥時刻與罐體保持同等電位。

技術參數

型號	JAV-I（不阻火） JAV-II（帶阻火）	防爆等級	BS 5501:IIA IIB IIC
規格	DN25~300 GB 81~59 PN0.6-2.5 RF、FF	殼體材質	碳鋼、不銹鋼304 304L 316 316L
螺帽螺栓	20# 304 304L 316 316L	密封墊片	丁晴橡膠 聚四氟乙烯 金屬墊片
阻火層材質	304 304L 316 316L	環境溫度	CS:-30℃~+350℃ SS: -80℃~+480℃
正負發盤材質	L2 A3 PTFE 304 304L 316 316L	連接方式	法蘭連接 螺紋連接
負壓閥盤材質	L2 A3 PTFE 304 304L 316 316L	法蘭標準	HG GB SH HGJ JB ANSI JIS
正壓閥盤壓力	+36mmH2O~+1000mmH2O	設計制造檢測標準	GB5908-86 SY7511-87
負壓閥盤壓力	-20mmH2O~+50mmH2O	外表	CS:paint SS:No paint

外形結構圖



主要外形尺寸

DN	25	50	80	100	150	200	250	300
	1”	2”	3”	4”	6”	8”	10”	12”
L	160	160	213	265	305	355	420	480
H	255	255	260	290	330	350	400	510



聲明：【JAV-II夾套保溫阻火呼吸閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的JAV-II夾套保溫阻火呼吸閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
